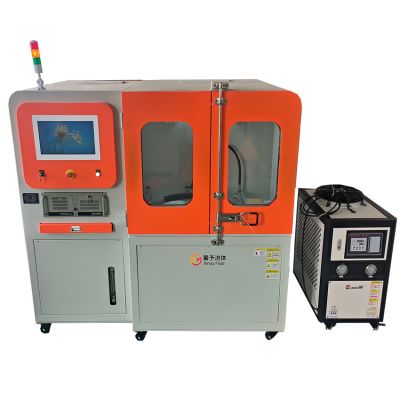

本設備由上海馨予流體控制設備有限公司設計制造，用于產品脈沖試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：2000x1200x1800（長x寬x高mm）
• 測試方式：脈沖測試
• 測試產品：用戶自備

Ø 測試壓力：0.5～2.5MPa

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：液壓油

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 脈沖頻率：Max.1Hz

Ø 試驗工位：3工位(同步測試)

Ø 測試接口：G3/4F-120°

Ø 控制方式：自動控制

Ø 液箱容積：50L

Ø 氣源要求：0.6～0.8MPa，1m³/min

Ø 電源要求：AC380V 50Hz

Ø 系統總功率：10.0KW（含冷水機）

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

HIP超高壓單向閥產品具備承壓壓力高，使用壽命長，彈簧開啟壓力多種規格可選，有球座形式和軟座形式，密封性能好，使用方便，廣泛應用于液壓系統和氣密封性能試驗中，適用于高壓水清洗、油田與氣田、化工與石化、研究與開發，大學及檢測站等各種場合。

主要特點：

  SD-601F型便攜式氣壓源，結構簡單、可靠性高、操作省力、快速升壓、不易泄漏、集正負壓于一體，是計量實驗室或工業現場校驗壓力變送器、壓力開關、壓力表、壓力傳感器等的最佳選擇。

二 、技術指標

1.型號：SD-601F

2.造壓范圍：（-0.095～6）MPa

3.介質:空氣

4.最小調節細度：10Pa

5.外形公稱尺寸：360mm×204mm×100mm

6.重量：5kg

7.壓力連接：M20*1.5快速接口（2個）

三、 執行標準

JB/T 599-2005《壓力表校驗器》行業標準。

四、 操作說明

4.2 壓力儀表校準

  4.2.1準備工作

•  逆時針打開截止閥2，逆時針旋轉升降壓手柄（微調）3至外端，各輸出口6裝好密封件。
• 連接好被檢及標準儀表，無需工具手動連接好即可；
• 在系統無壓狀態下，確認正負壓切換開關的位置，切換手柄處于里端為負壓，處于外端為正壓；注：切換時必須在無壓狀態下，方可切換。
• 逆時針打開排氣閥2，在系統通大氣狀態下，進行零點校準。

  4.2.2正壓升壓過程檢測

（1）換向閥4放至右位。

（2）將標準儀表及被檢儀表分別接入2個接表座6上。

（3）順時針關閉泄壓閥5。

（4）逆時針旋轉微調手輪3，將其退出至最行程最右端。

（5）手動操作壓桿1進行預壓，壓力值接近第一檢測點時，順時針關閉截止閥2。

（6）用微調手輪3精確控制至第一檢測點壓力進行檢測。

（7）第一檢測點完成后，逆時針打開截止閥2。

（8）重復步驟（4）至步驟（6）以檢測其余檢測點的壓力。4.2.3. 正壓降壓過程檢測

升壓結束后，需要降壓檢測時，用微調手輪3緩慢逆時針旋轉，可以進行降壓過程校準。

4.2.4. 負壓降壓過程檢測

（1）換向閥4放至左位。

（2）將標準儀表及被檢儀表分別接入兩個接表座6上。

（3）順時針關閉泄壓閥5。

（4）順時針旋轉微調手輪3，將其進給至最行程最左端。

（5）手動操作壓桿1進行預壓，壓力值接近第一檢測點時，順時針關閉截止閥2。

（6）用微調手輪3精確控制至第一檢測點壓力進行檢測。

（7）第一檢測點完成后，逆時針打開截止閥2。

（8）重復步驟（4）至步驟（6）以檢測其余檢測點的壓力。

五 注意事項

1.禁止超過本設備額定壓力進行使用。

2.嚴格按照操作要求進行操作，動作柔和，不應用力過大。

3.使用結束后，請將各輸出口密閉，存放于清潔干燥的環境中。

4.校準過程結束后，逆時針打開截止閥2，防止下次校檢時壓桿1不能正常工作。

5.如果強行用力下壓壓桿可能會破壞內部密封結構。
