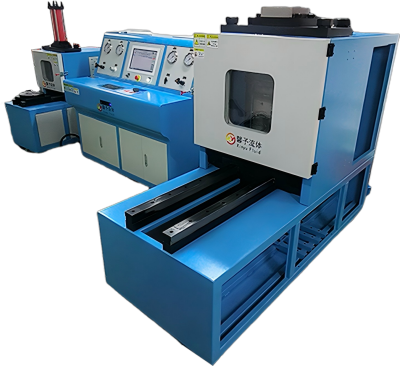

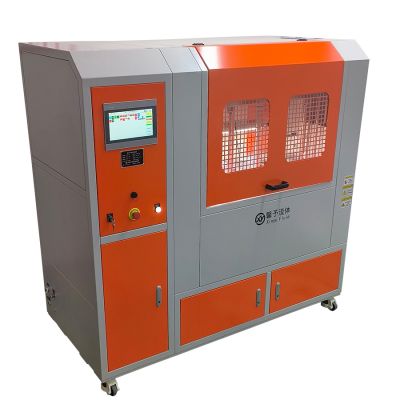

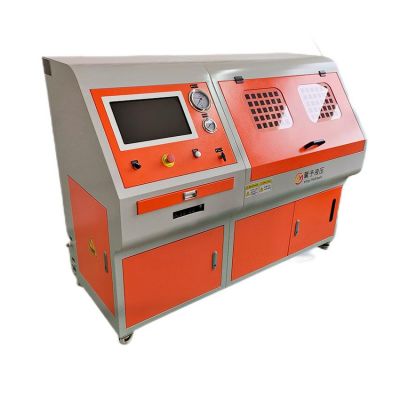

本設備由上海馨予流體控制設備有限公司設計制造，用于產品的氣密性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。
Ø 控制臺外形尺寸：1500x1000x1400（長x寬x高mm）
Ø 左工位測試臺外形尺寸：450x1240x1700（長x寬x高mm）
Ø 右工位測試臺外形尺寸：860x2000x2160（長x寬x高mm）
Ø 測試產品：流量計(用戶自備)
Ø 測試方式：氣密性測試
Ø 測試口徑：DN10～DN300
Ø 測試壓力范圍：1～10MPa
Ø 氣泵增壓比：7/30:1
Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%
Ø 試驗介質：空氣、氮氣
Ø 試驗工位：2工位（左工位測試DN10～DN80，右工位測試DN100～DN300）
Ø 壓緊方式：油缸壓緊（兩工位獨立的液壓壓緊系統）
Ø 工位1壓緊力：Max.10T/14MPa
Ø 工位2壓緊力：Max.27T/14MPa
Ø 控制方式：自動控制
Ø 氣源要求：0.6～0.8MPa，2m³/min
Ø 電源要求：AC380V 50Hz
Ø 系統總功率：6.0KW
Ø 左工位試壓對照表：
|
測試壓力
MPa
|
左工位試壓對照表
|
|
10
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
9
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
8
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
7
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
6
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
5
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
4
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
3
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
2
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
1
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
DN
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
Ø 右工位試壓對照表：
|
測試壓力
MPa
|
右工位試壓對照表
|
|
10
|
√
|
√
|
√
|
|
|
|
/
|
|
9
|
√
|
√
|
√
|
|
|
|
|
8
|
√
|
√
|
√
|
|
|
|
|
7
|
√
|
√
|
√
|
|
|
|
|
6
|
√
|
√
|
√
|
√
|
|
|
|
5
|
√
|
√
|
√
|
√
|
|
|
|
4
|
√
|
√
|
√
|
√
|
√
|
|
|
3
|
√
|
√
|
√
|
√
|
√
|
|
|
2
|
√
|
√
|
√
|
√
|
√
|
√
|
|
1
|
√
|
√
|
√
|
√
|
√
|
√
|
|
DN
|
100
|
125
|
150
|
200
|
250
|
300
|
/
|
設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
