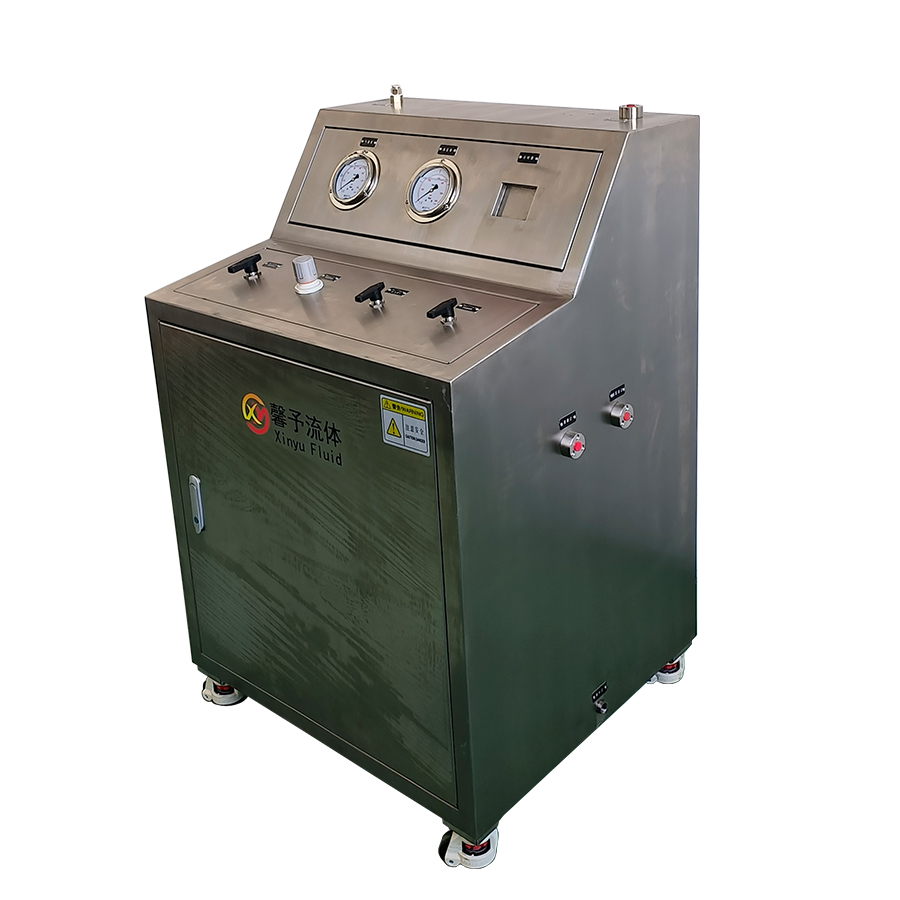

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓靜壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。
Ø 設備外形尺寸：800x700x1200（長x寬x高mm）
Ø 試驗方式：升壓-保壓-泄壓
Ø 試驗壓力范圍：6～30Bar
Ø 液泵增壓比：6:1
Ø 壓力測量精度：±1.6%，±0.4%
Ø 試驗介質：水
Ø 介質溫度：常溫
Ø 試驗工位：1工位
Ø 氣源入口：NPT1/2F
Ø 高壓出口/回路口：G1/4F-120°
Ø 控制方式：手動控制
Ø 液箱容積：45L
Ø 氣源要求：0.6～0.8Mpa，1.0m³/min
設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
2 操作說明
2.1 運行準備
1） 接入壓縮空氣（6～8bar，1.0m³/min）；
2） 將水箱加滿水；
3） 將被測件通過管路接入設備高壓出口和回路口中；
2.2 操作說明
1） 通過氣源調節閥將壓力調節到1.5bar左右，打開高壓泵開關，此時泵活塞開始迅速往復運動；
2） 打開手動泄壓閥進行一段排空時間（約1min），然后將手動泄壓閥關閉，此時系統的壓力可從壓力表中讀出；
3） 緩慢調節氣源調節閥，此時系統的液體壓力也會根據泵的比例升高；
4） 測試結束后，逆時針旋轉氣源調節器的手輪，直至的氣源表不顯示氣壓為止，再關閉氣泵開關，最后將泄壓閥打開，釋放系統內的高壓液體。打開吹氣閥，將測試件中的水取出測試件完成測試。
2.2 維護與保養
1） 定期清潔或更換空氣過濾器濾芯（建議三個月一次）；
2） 定期清潔或更換水箱出水口過濾器濾芯（建議三個月一次）；
3） 定期清潔水箱和更換測試用水（根據測試用水污染程度）；
4） 定期更換高壓泵密封圈（建議一年一次）；
